Ein Spritzgusswerkzeug ist eine der wichtigsten Investitionen, wenn Du ein Kunststoffprodukt in Serie fertigen möchtest. Du stehst dabei vor zentralen Fragen: Was kostet so eine Form? Ab welcher Stückzahl rechnet sich der Spritzguss? Und wie lange hält das Werkzeug überhaupt? Halver im Sauerland zählt zu den traditionsreichen Standorten für hochwertigen Werkzeug- und Formenbau. Hier verbinden sich jahrzehntelange Erfahrung mit modernen Fertigungsmethoden.
Der Spritzguss ist aus der Industrie nicht mehr wegzudenken. Die Werkzeuginvestition entscheidet dabei maßgeblich über den wirtschaftlichen Erfolg Deines Produkts. Je besser die Form geplant und gebaut ist, desto günstiger wird das einzelne Bauteil und desto länger kannst Du produzieren.
Spritzgusswerkzeug – das Herzstück der Kunststoffverarbeitung

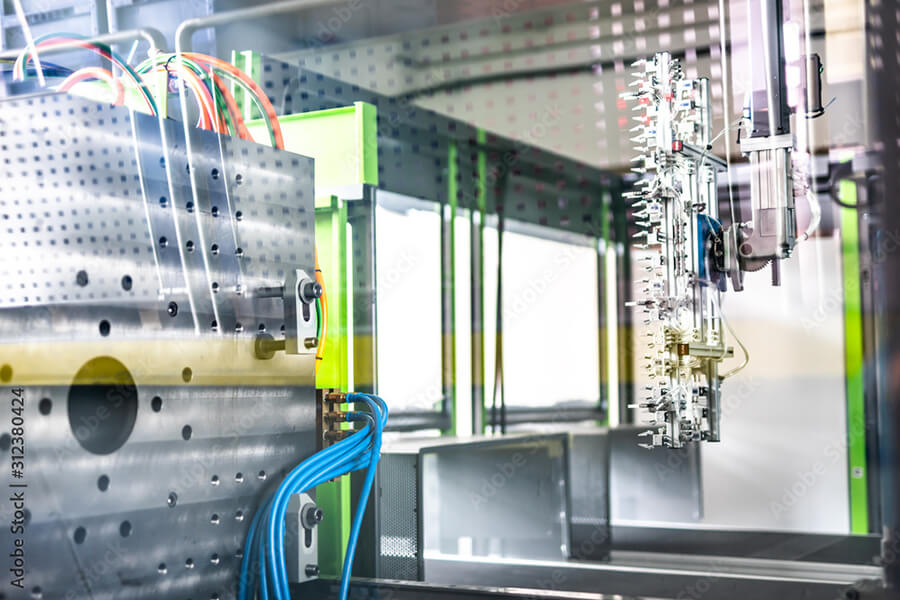

Ein Spritzgusswerkzeug ist eine präzise gefertigte Metallform. In diese Form wird flüssiger Kunststoff unter hohem Druck eingespritzt. Nach dem Abkühlen öffnet sich das Werkzeug und das fertige Bauteil wird ausgeworfen. Dieser Vorgang wiederholt sich tausendfach – bei großen Serien sogar millionenfach.
Die Qualität Deines Werkzeugs beeinflusst direkt drei Faktoren: die Bauteilqualität, die Zykluszeit und die Produktionskosten. Ein gut konstruiertes Werkzeug liefert maßhaltige Teile, läuft stabil und benötigt wenig Nacharbeit. Ein schlecht geplantes Werkzeug führt zu Ausschuss, langen Zykluszeiten und hohen Folgekosten. Halver im Märkischen Kreis gilt als eine Hochburg des Werkzeugbaus und bietet Dir kurze Wege zu Zulieferern sowie ein dichtes Netz spezialisierter Betriebe.
Einfachwerkzeug oder Mehrfachwerkzeug – welche Variante passt zu Deinem Projekt?
Die Anzahl der Kavitäten – also der Formhohlräume im Werkzeug – entscheidet darüber, wie viele Teile pro Spritzvorgang entstehen. Du hast grundsätzlich die Wahl zwischen Einfach-, Mehrfach- und Familienwerkzeugen.
Das Einfachwerkzeug für Prototypen und Kleinserien
Ein Einfachwerkzeug besitzt nur eine Kavität. Pro Schuss entsteht also ein Bauteil. Diese Variante ist günstig in der Anschaffung und eignet sich besonders für Prototypen, Kleinserien und Testläufe.
Das Mehrfachwerkzeug für mittlere und große Serien
Ein Mehrfachwerkzeug fertigt mehrere identische Teile pro Zyklus. Üblich sind 2, 4, 8 oder 16 Kavitäten. Die Werkzeugkosten steigen mit der Kavitätenzahl, dafür sinken die Stückkosten deutlich. Familienwerkzeuge produzieren mehrere unterschiedliche Bauteile in einem Zyklus – zum Beispiel Scheibe und Hülse einer Systemspule.
Was kostet ein Spritzgusswerkzeug?
Die Kosten für ein Spritzgusswerkzeug lassen sich nicht pauschal nennen. Mehrere Faktoren bestimmen den Preis: Bauteilgeometrie, Kavitätenzahl, Werkzeugstahl, Angusssystem, Oberflächenbehandlung, Toleranzen und Entformungskonzept.
Preisspannen für Prototypen- und Serienwerkzeuge
Einfache Spritzgusswerkzeuge beginnen bei etwa 3.000 Euro, komplexere Serienwerkzeuge liegen meist zwischen 10.000 und 30.000 Euro. Hochleistungswerkzeuge mit vielen Kavitäten, Heißkanal und Spezialstählen können deutlich darüber liegen. Entscheidend sind Bauteilgröße, Geometrie, Kavitätenzahl und das verwendete Material.
Versteckte Kosten vermeiden
Achte bei der Angebotsprüfung nicht nur auf den Werkzeugpreis. Prüfe auch Folgekosten wie Wartung, Ersatzteile, mögliche Umbauten und die zu erwartende Standzeit. Ein günstiges Werkzeug aus minderwertigem Stahl kann im Betrieb schnell teurer werden als eine solide gefertigte Form.
Ab welcher Stückzahl lohnt sich ein Spritzgusswerkzeug?
Die Wirtschaftlichkeit hängt vom Verhältnis zwischen Werkzeuginvestition und Stückkosten ab. Je höher die Stückzahl, desto geringer fällt der Werkzeuganteil pro Bauteil aus. Bei sehr kleinen Stückzahlen können alternative Verfahren wie 3D-Druck oder CNC-Fräsen sinnvoller sein.
Beispielrechnung: Stückkosten vs. Werkzeuginvestition
Angenommen, ein Werkzeug kostet 20.000 Euro und das Spritzgussteil 0,50 Euro pro Stück. Bei 10.000 Teilen liegt der Werkzeuganteil bei 2 Euro pro Stück. Bei 100.000 Teilen sinkt er auf 0,20 Euro. Bei 1 Million Teilen beträgt er nur noch 0,02 Euro. In der Praxis rechnet sich Spritzguss meist ab etwa 1.000 bis 5.000 Stück.
Konstruktion von Spritzgussformen – Präzision beginnt am CAD-Arbeitsplatz
Eine gute Werkzeugkonstruktion ist die Basis für ein erfolgreiches Bauteil. Moderne CAD-Software (Computer Aided Design) und Simulationen des Füllverhaltens helfen, Fehler schon vor der Fertigung zu erkennen. Die frühzeitige Abstimmung zwischen Konstrukteur und Dir als Auftraggeber ist entscheidend.
Kavitätenauslegung und Angusssysteme
Die Position und Größe des Angusses beeinflusst, wie der Kunststoff die Form füllt. Falsch platzierte Angüsse führen zu Lufteinschlüssen, Verzug oder unvollständigen Teilen.
Entformungsschrägen, Auswerfer und Kühlkanäle
Entformungsschrägen sorgen dafür, dass sich das Bauteil leicht aus der Form löst. Auswerferstifte drücken das Teil heraus. Kühlkanäle führen die Wärme ab und bestimmen maßgeblich die Zykluszeit.
Werkzeugstähle, Heißkanal und Materialauswahl
Der richtige Werkzeugstahl ist für die Lebensdauer entscheidend. Gängige Stähle sind 1.2311 für mittlere Beanspruchung, 1.2343 als Warmarbeitsstahl und 1.2767 für hochwertige Formen. Die Wahl hängt von Stückzahl, Kunststoffart und Oberflächenanforderungen ab.
Heißkanalsysteme halten den Kunststoff bis zur Kavität flüssig. Die Vorteile sind weniger Materialabfall, kürzere Zykluszeiten und bessere Oberflächen. Die Investition liegt höher als beim Kaltkanal, rechnet sich aber bei großen Serien schnell. Welches System sich für Dein Projekt eignet, hängt von Stückzahl, Material und Geometrie ab.
Lebensdauer eines Spritzgusswerkzeugs – wie lange hält Deine Form?
Die Lebensdauer wird in „Schuss“ angegeben – also in der Anzahl der Spritzvorgänge. Entscheidend sind die Qualität des Werkzeugstahls, der verarbeitete Kunststoff, die Wartung und die Betriebsbedingungen.
Typische Standzeiten
Prototypenwerkzeuge erreichen oft 10.000 bis 100.000 Schuss. Serienwerkzeuge aus gehärtetem Stahl schaffen mehrere Hunderttausend bis über eine Million Schuss. Hochwertige Werkzeuge halten bei guter Pflege mehrere Millionen Zyklen.
Wartung und Verschleißteile im Blick behalten
Auswerferstifte, Dichtungen und bewegliche Elemente verschleißen zuerst. Eine regelmäßige Wartung mit festen Intervallen, sauberer Dokumentation und einem Vorrat an Ersatzteilen minimiert Stillstandszeiten. Nach jedem Einsatz solltest Du das Werkzeug reinigen und konservieren.
Prototypen- und Lohnfertigung aus einer Hand
Prototypenwerkzeuge liefern erste Serienteile in realistischer Qualität. Du kannst damit Form, Funktion und Passung prüfen, bevor Du in ein teures Serienwerkzeug investierst. Auch 3D-gedruckte Vorstufen helfen bei der Bewertung Deiner Konstruktion. Wenn Werkzeugbau und Kunststoffspritzguss am selben Standort angeboten werden, profitierst Du von kurzen Abstimmungswegen, schneller Bemusterung und flexibler Serienfertigung.
HeiKuTec GmbH – Dein Partner für Spritzgusswerkzeuge in Halver
Die HeiKuTec GmbH ist ein inhabergeführtes Unternehmen mit Sitz in Halver im Sauerland. Das Unternehmen entstand aus der Firma Dieter Wandelt Spritzgiesstechnik, die 1990 gegründet wurde und auf eine über 30-jährige Geschichte zurückblickt. Seit Januar 2023 führt Thomas Heinemann den Betrieb unter dem Namen HeiKuTec weiter. Mehr über die Unternehmensgeschichte und das Team erfährst Du direkt auf der Website.
Leistungen im Überblick
HeiKuTec begleitet Dich von der ersten Idee bis zur Serienreife. Das Leistungsspektrum umfasst Beratung, Werkzeugkonstruktion, Spritzgießen und individuelle Lohnfertigung. Spezialisiert ist der Betrieb auf Kunststoffspulen in verschiedensten Ausführungen – von Kabelspulen über Drahtspulen und Zierbandspulen bis zu Systemspulen und Kompaktspulen – sowie auf technische Artikel für Branchen wie Telekommunikation und Messtechnik. Nach Sichtung Deiner Dateien prüft HeiKuTec die technische Umsetzbarkeit und erstellt bei Bedarf 3D-gedruckte Prototypen. Nach Freigabe wird das Werkzeug binnen 12 Wochen gefertigt – ohne Kostenaufwand für die Prototypenerstellung.
Erfahrung, Qualität und Nachhaltigkeit
HeiKuTec setzt auf einen modernen Maschinenpark und investiert kontinuierlich in Weiterbildung. Das komplette Team der früheren DW-Spritzgiesstechnik wurde übernommen und seither erweitert. Qualität, Präzision und nachhaltige Kunststofflösungen stehen im Mittelpunkt. Auf Wunsch fertigt der Betrieb Produkte auch aus Regranulat – zum Schutz der Umwelt. Für ein individuelles Angebot kannst Du HeiKuTec direkt kontaktieren.
FAQ – Häufige Fragen zum Spritzgusswerkzeug
Was kostet ein einfaches Spritzgusswerkzeug?
Ein Spritzgusswerkzeug kostet je nach Komplexität meist zwischen 3.000 und 30.000 Euro. Einfache Einfachwerkzeuge liegen am unteren Ende, komplexe Mehrfachwerkzeuge deutlich höher.
Ab wie vielen Stück lohnt sich Spritzguss?
In der Regel ab etwa 1.000 bis 5.000 Teilen. Bei kleineren Stückzahlen sind 3D-Druck oder CNC-Fräsen oft günstiger.
Wie lange hält ein Spritzgusswerkzeug?
Je nach Material und Pflege zwischen 100.000 und über 1 Million Schuss. Hochwertige Formen erreichen auch mehrere Millionen Zyklen.
Was ist der Unterschied zwischen Heiß- und Kaltkanal?
Heißkanalsysteme halten den Kunststoff flüssig und reduzieren Materialabfall. Kaltkanalsysteme sind günstiger, erzeugen aber Angussreste.
Wie lange dauert der Bau eines Spritzgusswerkzeugs?
Nach Freigabe der Konstruktion ist ein Werkzeug bei HeiKuTec innerhalb von rund 12 Wochen fertig.
